PCBA测试（英文PCBA Test）是指对贴装好电子元器件的PCBA电路板进行电气导通性及基于输入输出数值的检测。在PCB电路板的设计中，不同测试点之间存在电压和电流等数值关系，需要借助专业的测试设备或者手工操作万用表方式，对测试点进行检测，以此验证实际PCBA板是否符合设计要求。PCBA测试是确保生产交货质量的关键步骤，根据客户设计的测试点、程序、测试步骤制作FCT测试治具，然后将PCBA板放置在FCT测试架上完成测试。

PCBA测试原理

通过FCT测试架连接PCBA板上的测试点，从而形成一个完整的通路，连接电脑和烧录器，将MCU程序上载。MCU程序会捕捉用户的输入动作（比如长按开关3秒），经过运算控制旁边电路的通断（比如LED等闪亮）或者驱动马达转动等。通过在FCT测试架上观察测试点之间的电压、电流数值，以及验证这些输入输出动作是否跟设计相符，从而完成对整块PCBA板的测试。

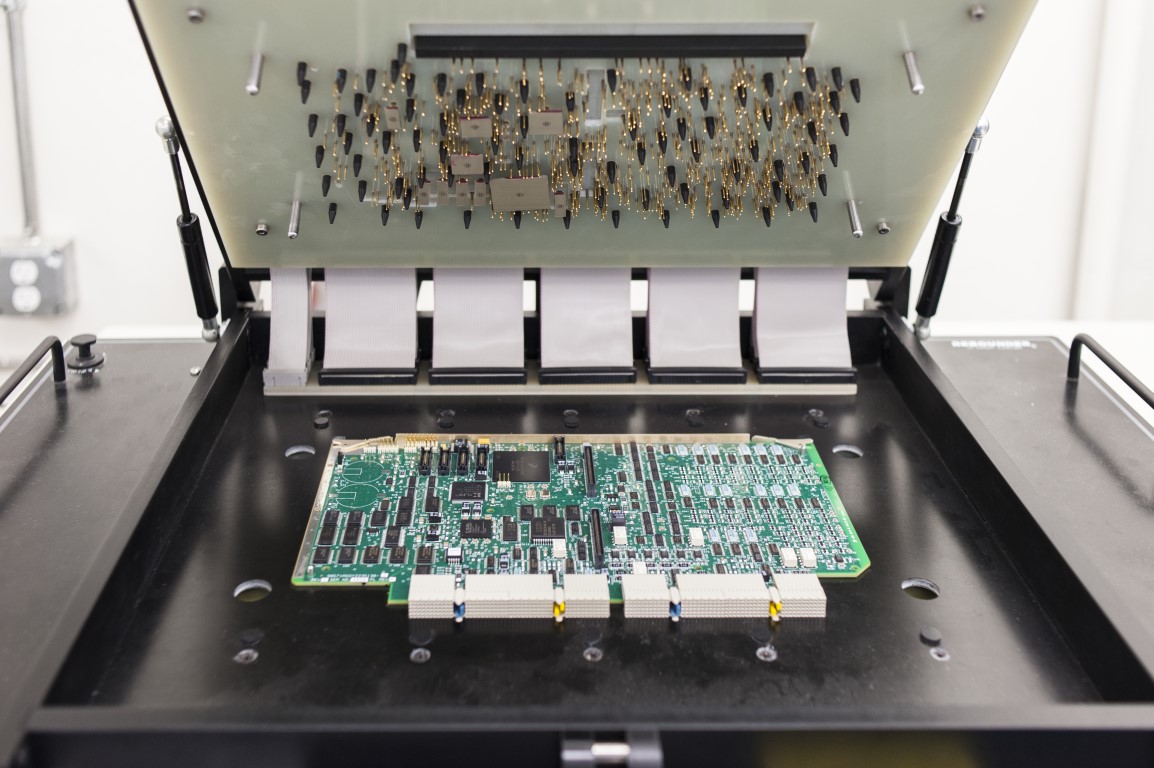

PCBA测试架

对大批量的PCBA板加工必须进行进行测试，一般会开具相应的测试架（英文Fixture）来辅助高效地完成。测试架的原理就是通过测试顶针与PCB板的测试点连接，通电时，从而获取电路中的电压、电流等关键数据，并在测试架的显示屏幕上显示，达到快速检测的目的。客户在设计PCB板时，工程师就会考虑其测试方案，会预留PCB测试点，并出具专业的测试文档或测试方案给制造商。我司可以自行制作PCBA测试架（配备雕刻机和测试架装配工程师）。

实例：某国外客户的PCBA测试方案

PCBA测试类型分为如下几种：

• ICT（In-Circuit Test）测试：主要是对PCB线路板通电之后的测试点电压/电流数据进行检测，不涉及到功能按键或者输入输出方面的测试。

• FCT（Functional Test）测试：需要首先将编写好的单片机（MCU）程序通过烧录器（如ST-Link、JTAG）烧录到程序IC中，从而实现相应的功能测试。比如按键后，LED灯亮；两按键同时按，恢复出厂设置等等。当然所有功能的测试是否能够进行，必须以PCB的焊接OK和线路导通为前提的，否则无法实现。

• 老化（Burn In Test）测试：对已烧录程序并且FCT通过的PCBA板，进行长时间、周期性的模拟用户输入输出，以此检测其耐用性和焊接可靠性。特殊情况下，还需要将PCBA板暴露在特定的温湿度环境下进行。

PCBA测试是整个PCBA制造供应链中必不可少的重要环节，从最终数据结果来控制品质，在规范化的设计和制造管理中，PCBA测试是必须建议考虑并实施的。
